Come trasformare un giocattolo in un sottomarino R/C

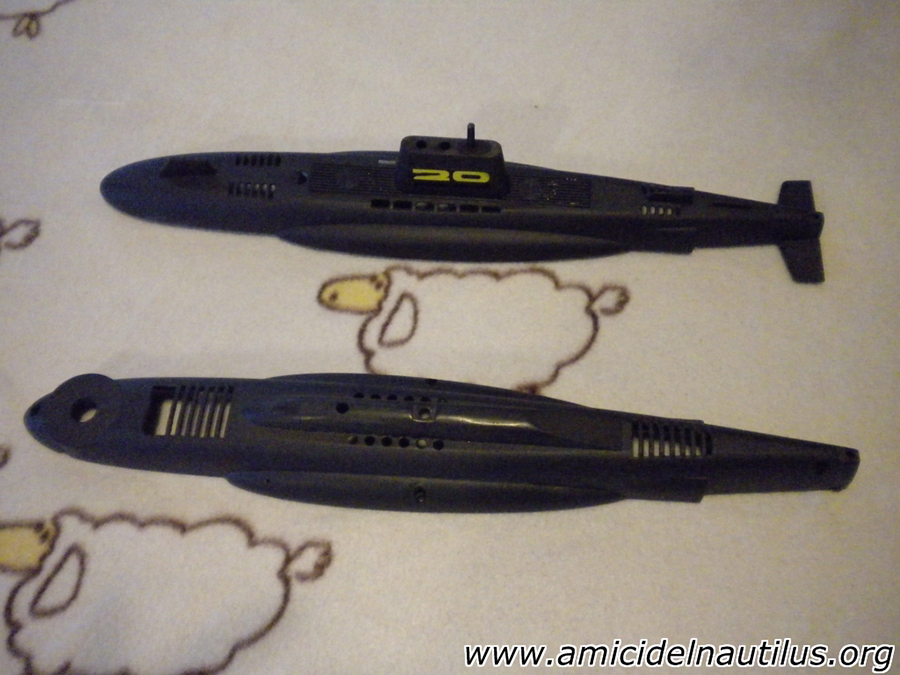

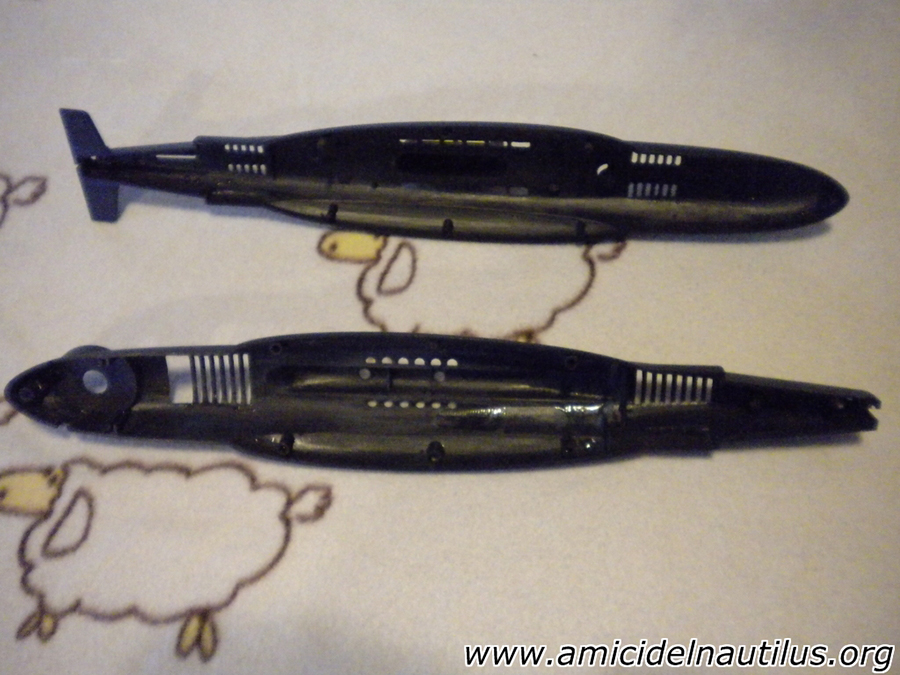

Il sottomarino è ricavato da un giocattolo con propulsione ad elastico (costo? le vecchie 7 mila Lire).

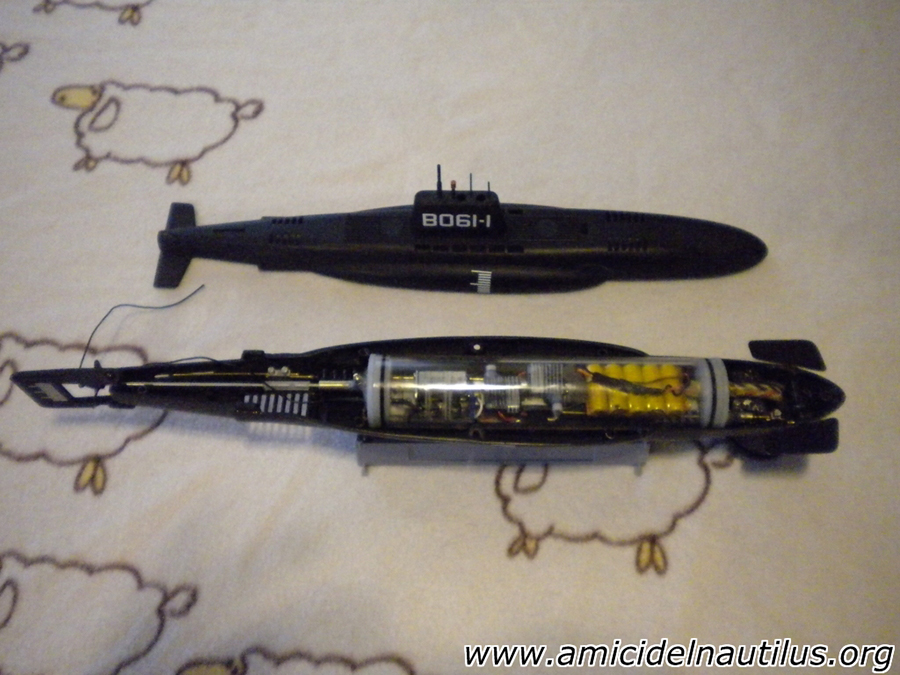

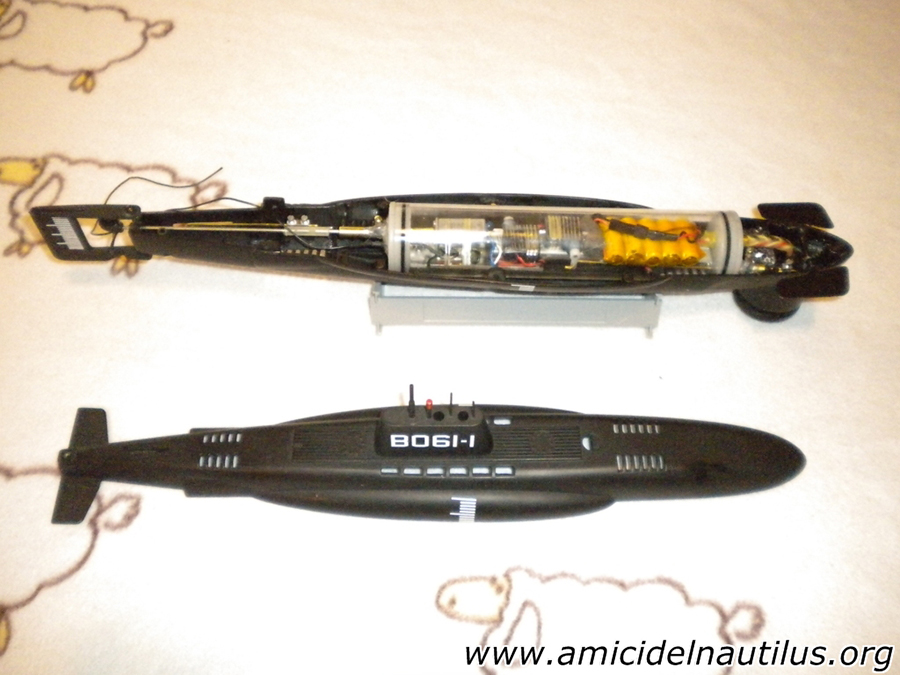

La parte divertente è stata la progettazione e l´assemblaggio dei componenti elettrici e meccanici in un tubo di plexiglas lungo 210 mm dal diametro esterno di 40 mm.

CARATTERISTICHE

Lunghezza: 450 mm
Larghezza: 70 mm
Alteezza: 120 mm
Alimentazione: n5 batterie da 1,2 volt, 2/3AAA, ni-mh da 350mah
Regolatore: Elettronica di un servocomando sgranato
Elica: Elica tripala Graupner da 25mm
Motore: un motorino elettrico sottratto ad un lettore DVD rottamato

Il modello è governato da un timone di profondità e da un timone di direzione azionati da due miniservi e l´immersione avviene per spinta dinamica.

Dopo qualche prove nella Jacuzzi di famiglia e nei laghetti limitrofi ho trovato il famigerato "bilanciamento zero", una volta bilanciato il modello è molto divertente e reattivo alle manovre, e se non entra la temuta acqua nella camera stagna e non si è a profondità elevate il modello a motore spento risale sempre in superficie.

A proposito BO61-1 non è la sigla di un sottomarino ma le inziali del mio Cognome, anno di nascita e matricola n1.

Maurizio B.


Il VIDEO

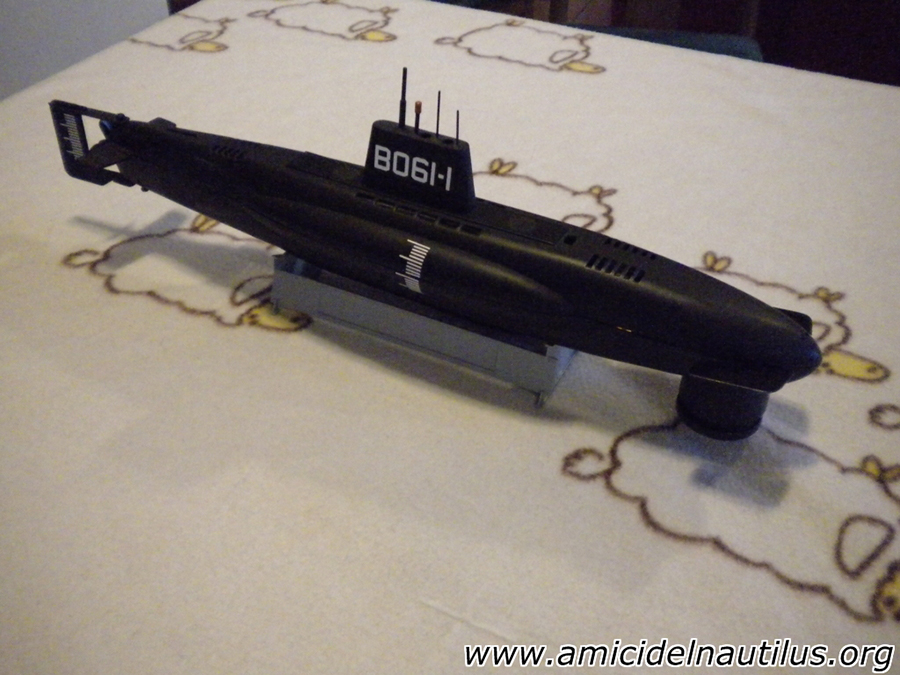

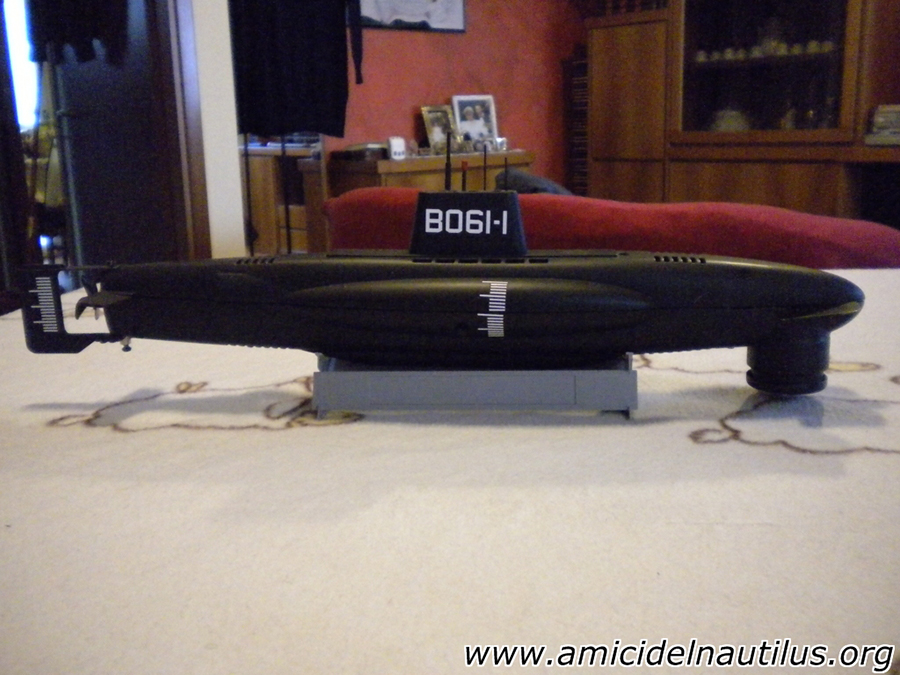

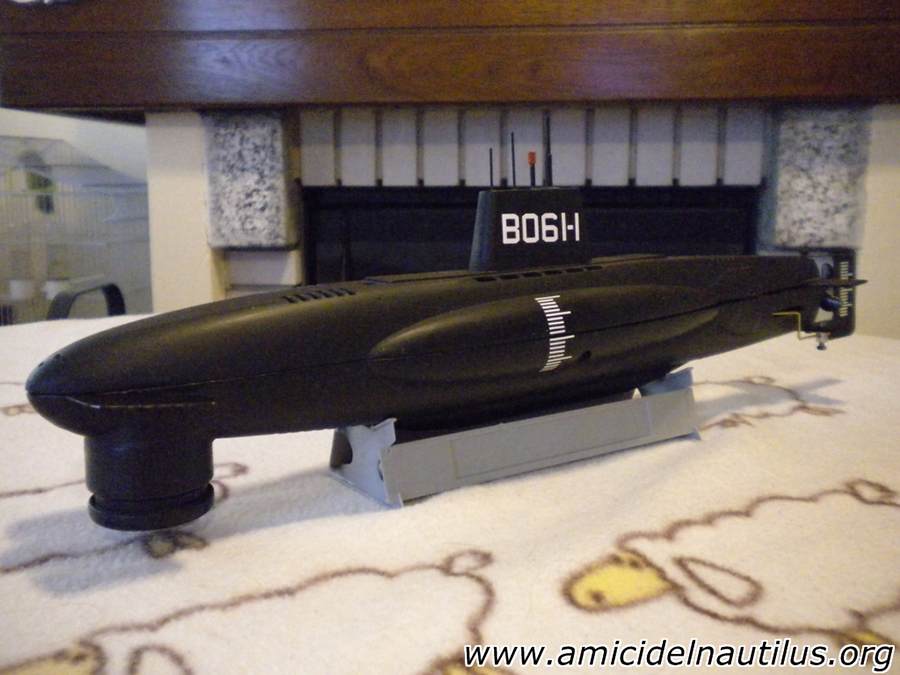

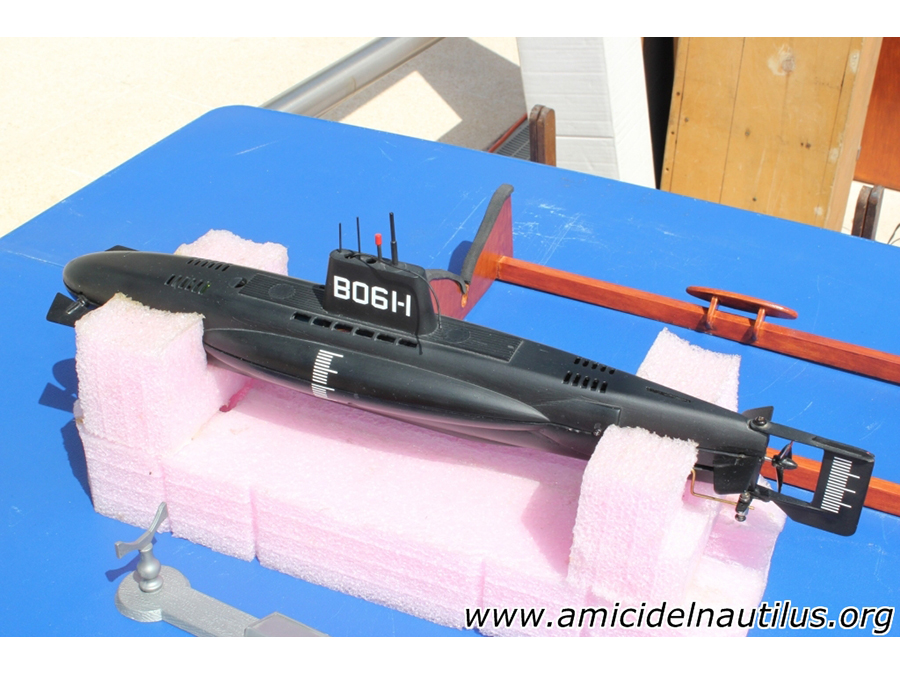

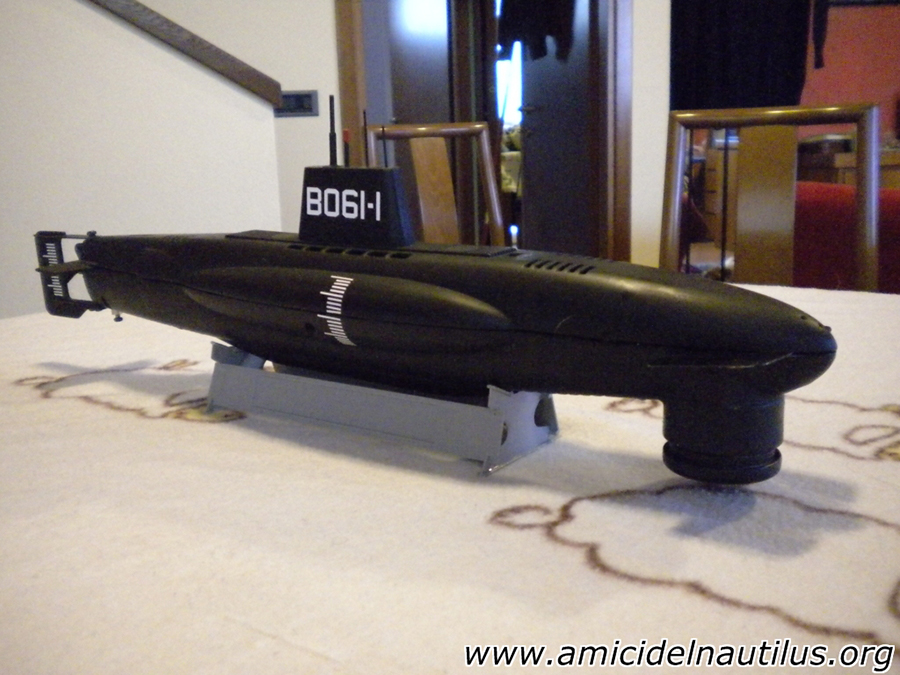

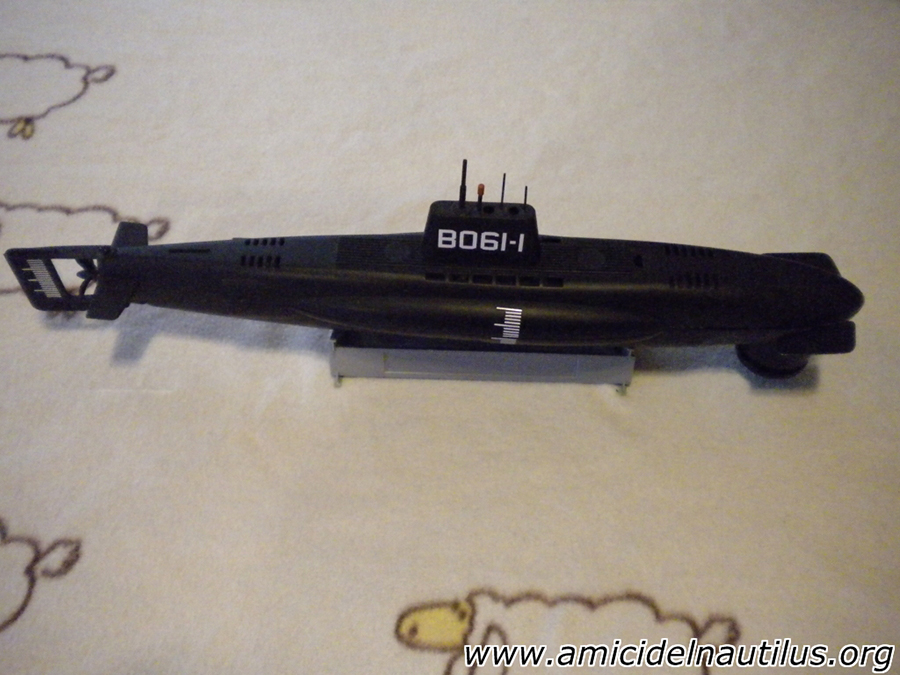

Alcune foto: (Click to enlarge)
