SSN-22 CONNECTICUT


I cantieri navali continuano a varare sottomarini !!!

Questa è la volta del SSN-22 CONNECTICUT classe SeaWolf

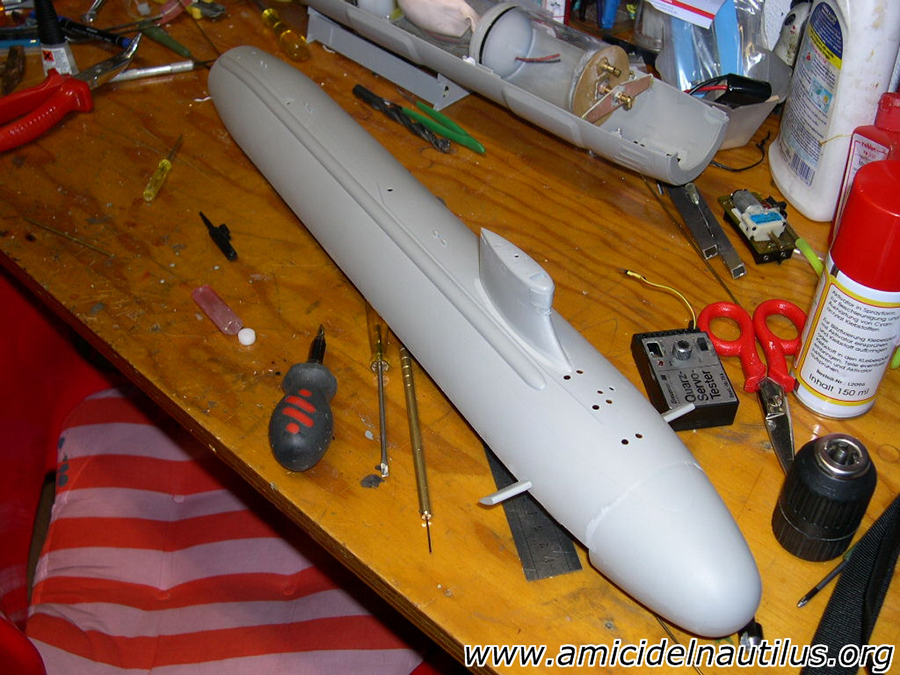

Come per il Kilo sono partito dalla scatola di montaggio della TRUMPETER del SeaWolf in scala 1:144.
Il sistema utilizzato è il collaudato RCABS (Recirculating Compressed Air Ballast System) “zavorra a ricircolo d´aria compressa”.


Comandi abilitati 4:

· Timone di direzione
· Timoni di profondità posteriore
· Pompa di immersione/emersione
· Regolatore / invertitore di velocità


Elenco componenti:

N° 3 microservi Graupner C-1041 per i timoni di direzione, profondità e per il compressore/valvola di sfiato
N° 1 interruttiore magnetico autocostruito
N° 1 regolatore di velocità Graupner Micro 10
N° 1 microcompressore 3V
N° 1 microswitch
N° 1 ricevente Hitec a 4 canali con Fail Safe
N° 1 motore Spedd 300
N° 2 Soffietti piccoli Graupner
N° 2 Batteria Li-Po 2s1p 1300 mA - 7,4 V


Descrizione della costruzione:

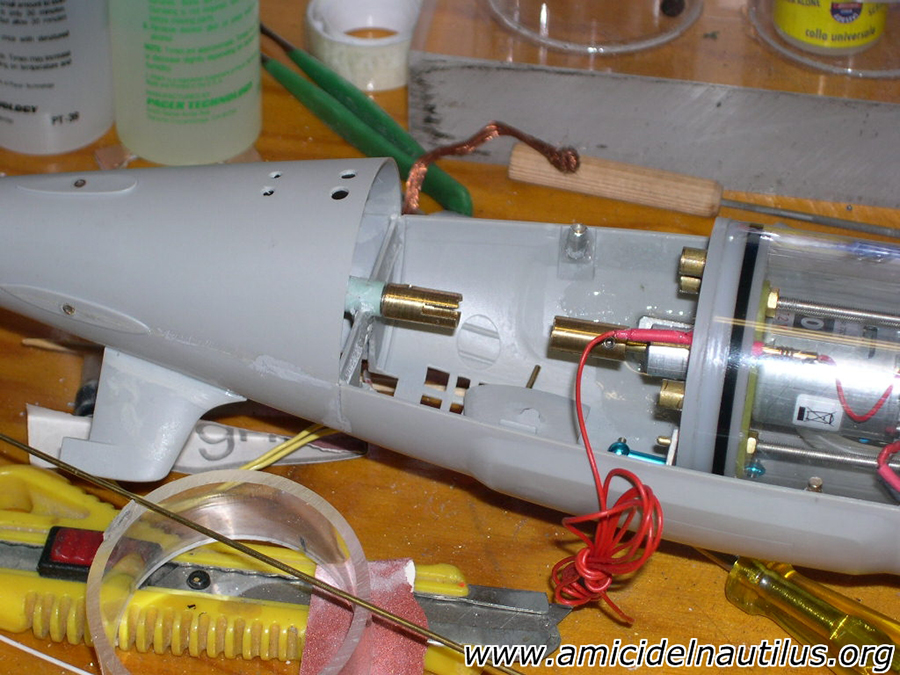

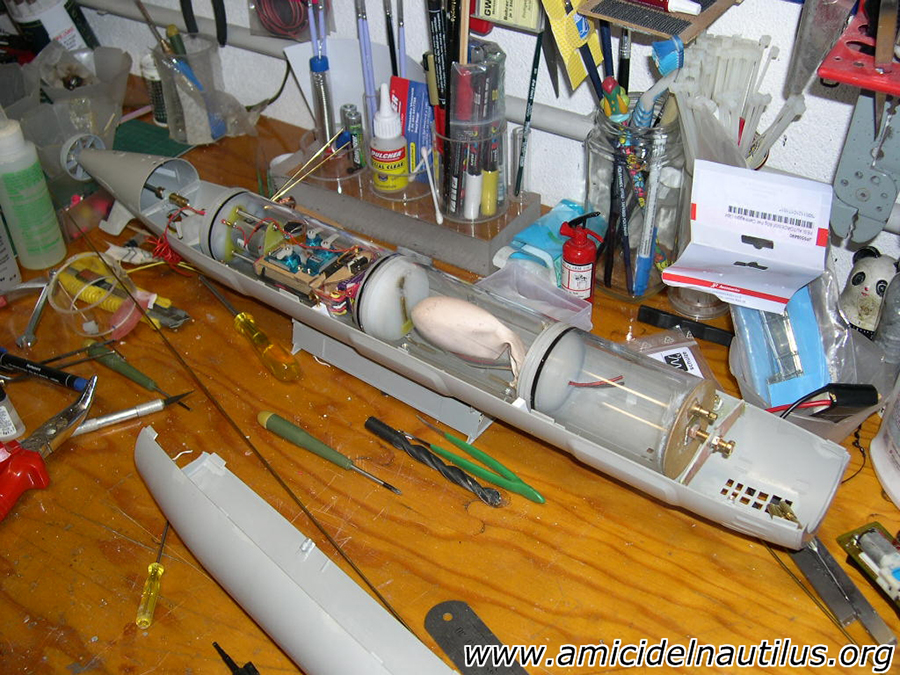

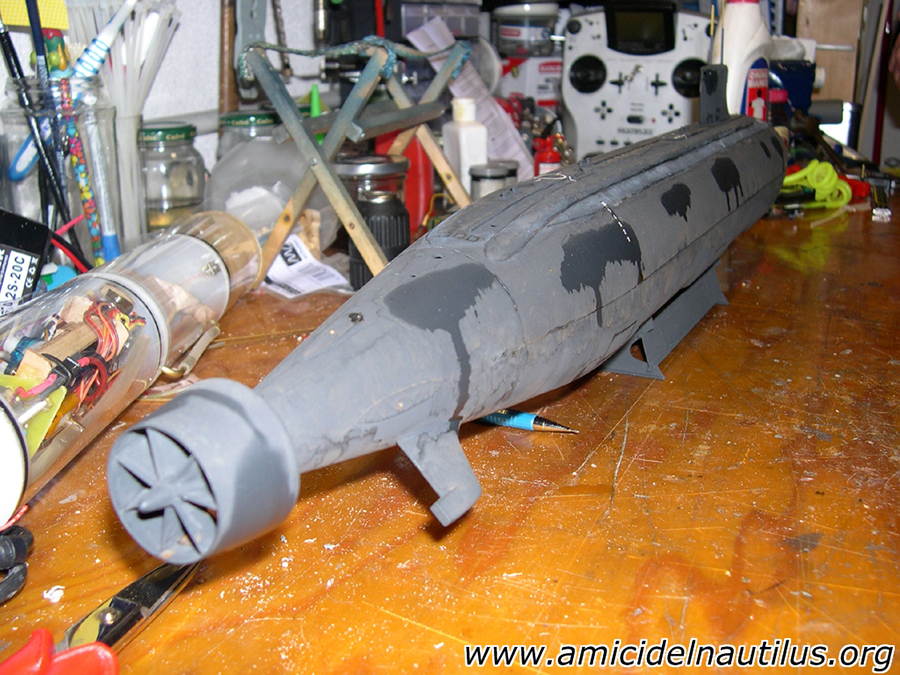

Partendo da poppa troviamo il tappo con le aperture per l´uscita dell´assale e dei tiranti dei timoni, sul tappo vi è fissato anche il motore elettrico. Per l´uscita dei tiranti ho usato i soffietti piccoli della Graupner incollati, per l´uscita dell´assale ho usato una guarnizione elastica a labbro (avevo provato anche con dei cuscinetti a sfere con interposto del grasso ma non garantivano una tenuta ottimale).

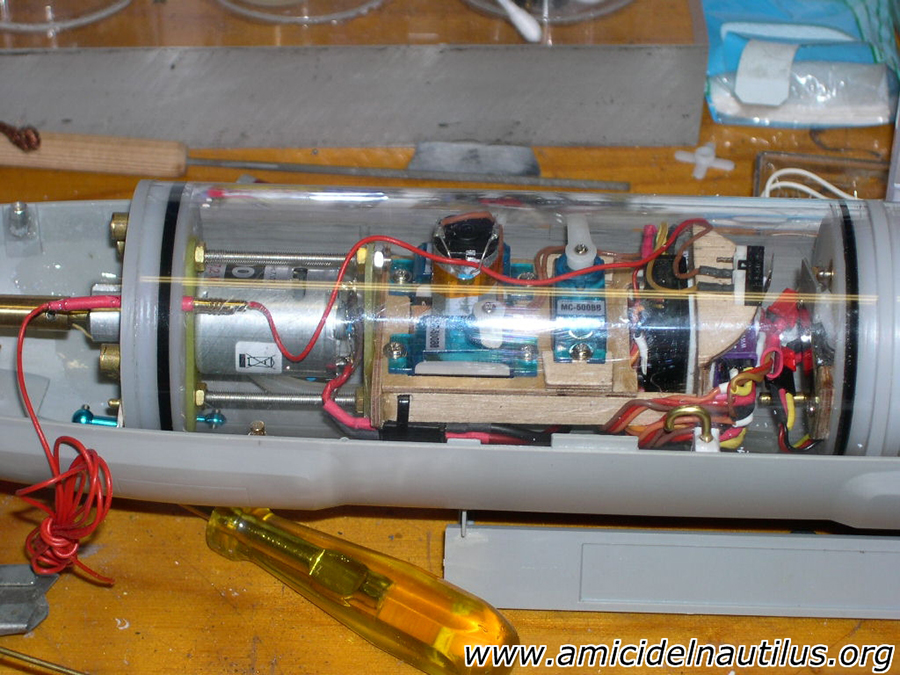

Tutta la parte elettronica, servi, ricevente, regolatore, ecc. sono sostenuti da una basetta in legno fissata al tappo intermedio posteriore. In questo modo è possibile sfilare tutta l´elettronica in un sol colpo. il tubo utilizzato è il 60 mm.
Si arriva al tappo centrale sul quale sono fissati il servo che comanda il compressore/valvola.

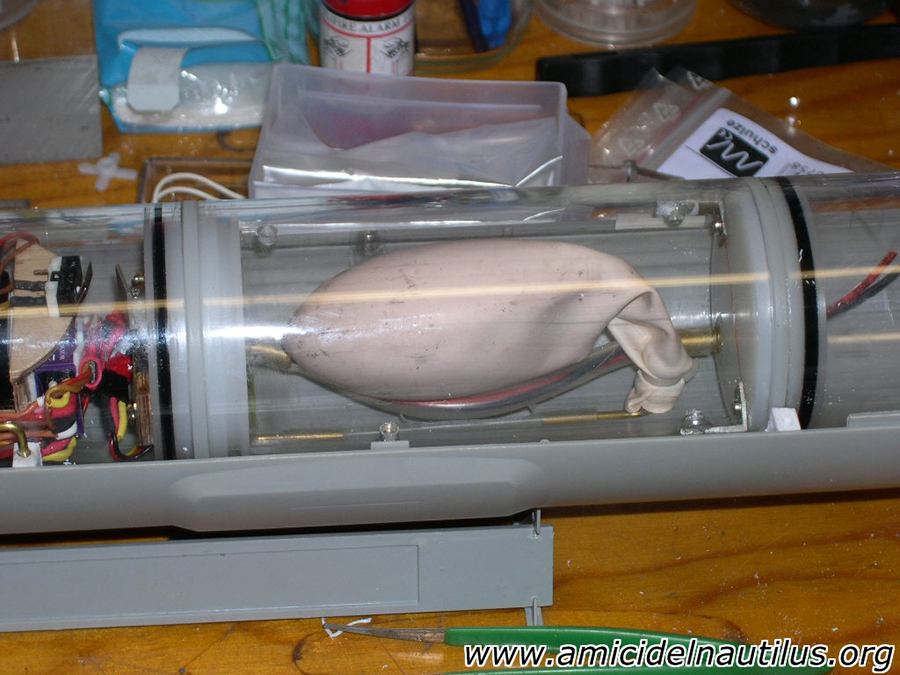

Successivamente al tappo centrale troviamo la cassa di immersione con la vescica di gomma.

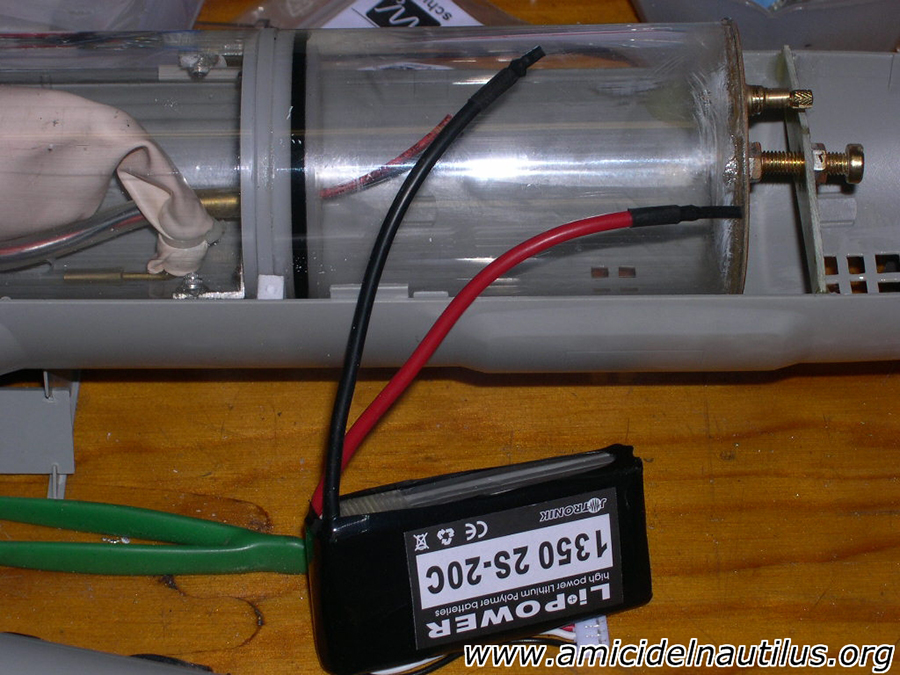

Arriviamo al tappo intermedio anteriore che separa la cassa di zavorra dal comparto betterie e dall´interruttore magnetico autocostruito. Quest´ultimo è un "aggeggio" mooolto utile per accendere la radio con il modello completamente chiuso pronto all´uso.


Alessio M.


Il VIDEO del varo


Il VIDEO Part 2

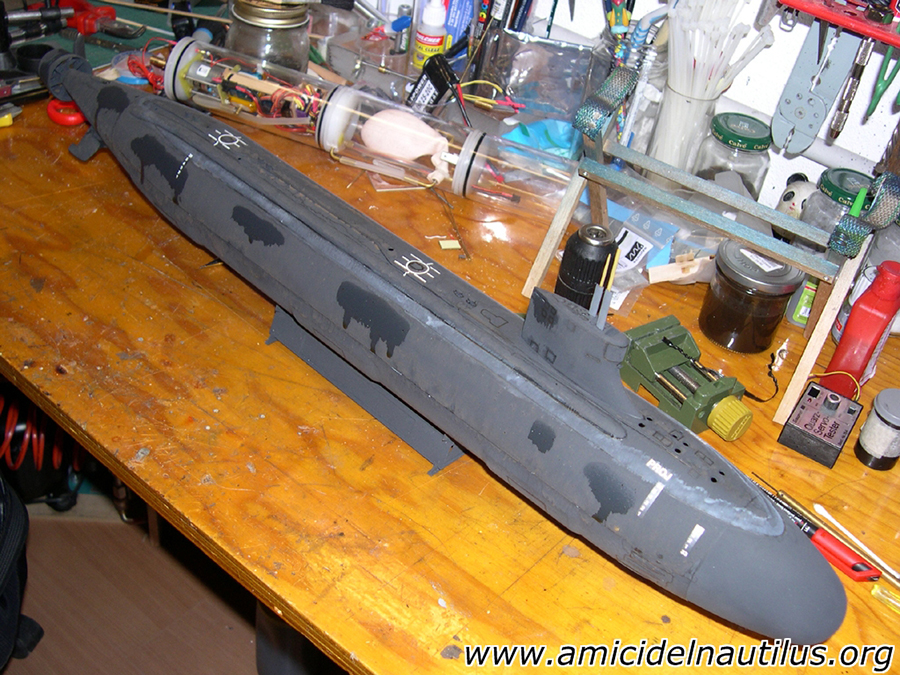

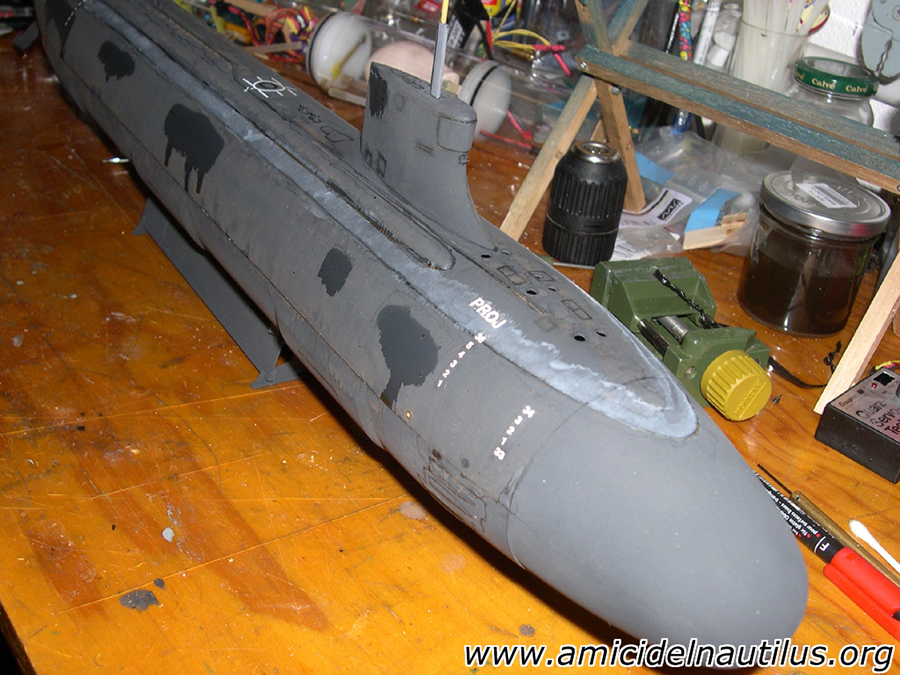

Alcune foto: (Click to enlarge)
